Hermetische Durchführung für 72V-810V Klimakompressor im Auto

    • Anwendung:

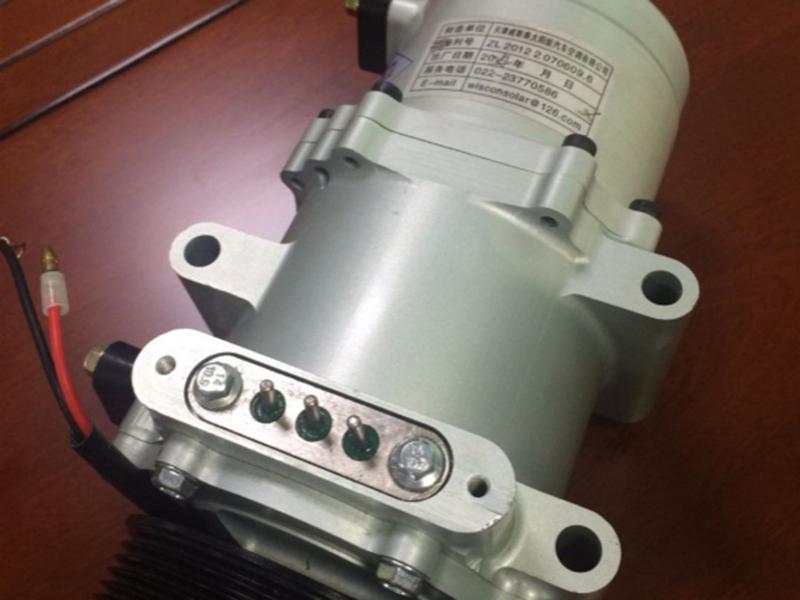

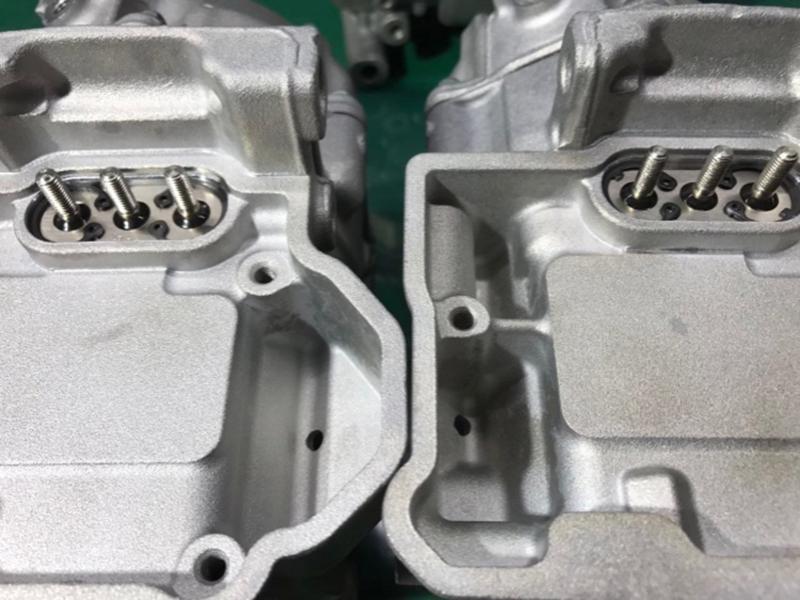

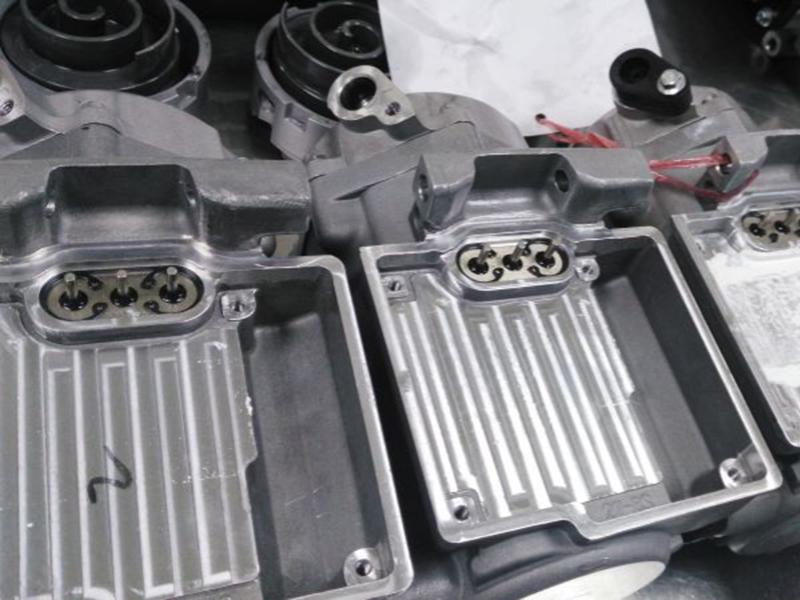

    Diese hermetische Durchführung wird insbesondere im 72V-810V Klimakompressor verwendet, der hermetische Dichtung und elektrische Isolierung fordert und hohe Druckbelastungen widerstehen muss, während die elektrische Verbindung stabil erzeugt wird.

    Materialien:
    Hauptteil: C45, SAPH440, Q345B
    Stift: 446SS 4J28
    Glas: Unter hoher Temperatur geschmolzenes Glas
    Keramik: 99#

    Wir bieten kundenspezifische Services von unterschiedlichen hermetischen Durchführungen an. Unsere hermetische Durchführung hat folgende vorteilhafte Eigenschaften.
    • Gute Isolierung: 500 VDC bei statischer Prüfung, die Isolierung ist mehr als 5000MΩ
    • Luftdichtigkeit: Bleibt bei 2.5MPa
    • Hohe Spannungsfestigkeit: Mehr als 2000VAC, Leckstrom ist weniger als 0.5 mA
    • Korrosionsbeständigkeit: Erreicht dem Salzsprühnebeltest GB/T2423.17 nach dem 8. und höherem Niveau
    • Widerstandsfähig gegen unterschiedliche Kühlmittel: R114a, R410a, R22 und CO2
    • Widerstandsfähig gegen den Kälte- und Hitzeschock: Funktioniert vom -40 bis zum 300 Grad Celsius
    Sinterprozess
    • 1. Güteraufnahme
    • 2. Wareneingangsprüfung
    • 3. Ätzen des Stifts
    • 4. Ölentfernung des Hauptteils
    • 5. Zusammenbauen und Sintern
    • 6. Luftdichtheitsprüfung
    • 7. Chemische Vernickelung
    • 8. Schweißen des Lötstücks
    • 9. Oberflächenbehandlung mit Silizium
    • 10. Elektrische Leitfähigkeit prüfen
    • 11. Kontrolle des Aussehens
    • 12. Qualitätsprüfung
    • 13. Packen
    • 14. Lieferung

    Oberflächenbehandlung:
    Mit unserer umweltfreundlichen Galvanotechnik, nämlich stromloser Nickelabscheidung, enthält die Nickelschicht keine gefährlichen Stoffe wie Quecksilber, Blei, Kadmium und sechswertiges Chrom, was die EU-Standards erreicht und die SGS-Umweltprüfung besteht, und die Plattierungsdicke bleibt bei 3-5 μm.

    • Korrosionsbeständigkeit: Gemäß den ISO9227-2017 Teststandards muss die rostige Fläche nach einem zwölfstündigen 5% Salzsprühnebeltest unter 5% der Gesamtfläche bleiben.
    • Standards beim Salzsprühnebeltest: GB/T2423.17,IEC60068-2-11,ISO4628-3

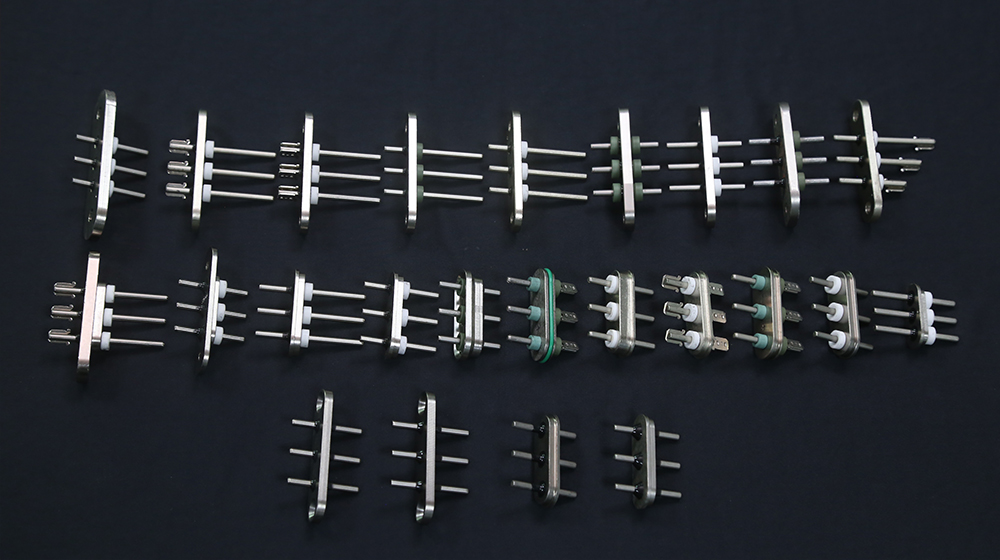

    In den folgenden Tabellen werden alle Modelle vom hermetischen Durchführungen für 72V-810V Klimakompressor im Auto gezeigt, die wir zurzeit herstellen.

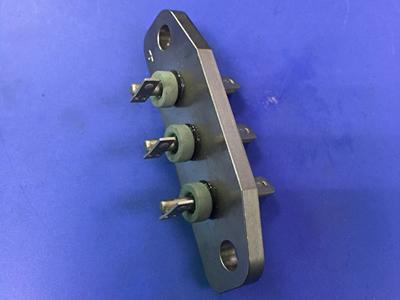

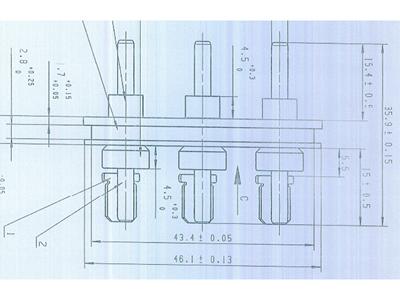

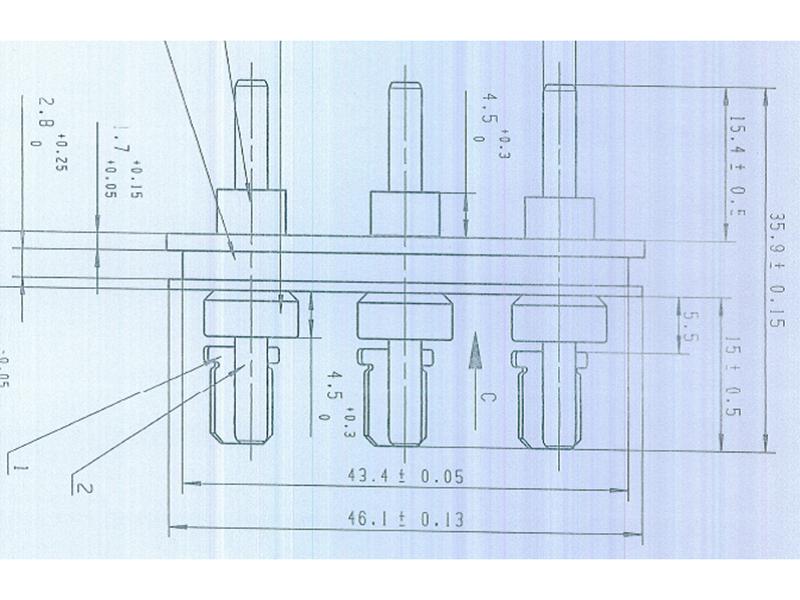

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-39
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-39 5.4mm 15mm Φ3.18mm 35.9mm Sprengring 6.4 Einsatzplatte Direktes Einstecken Chemische Vernickelung 30A

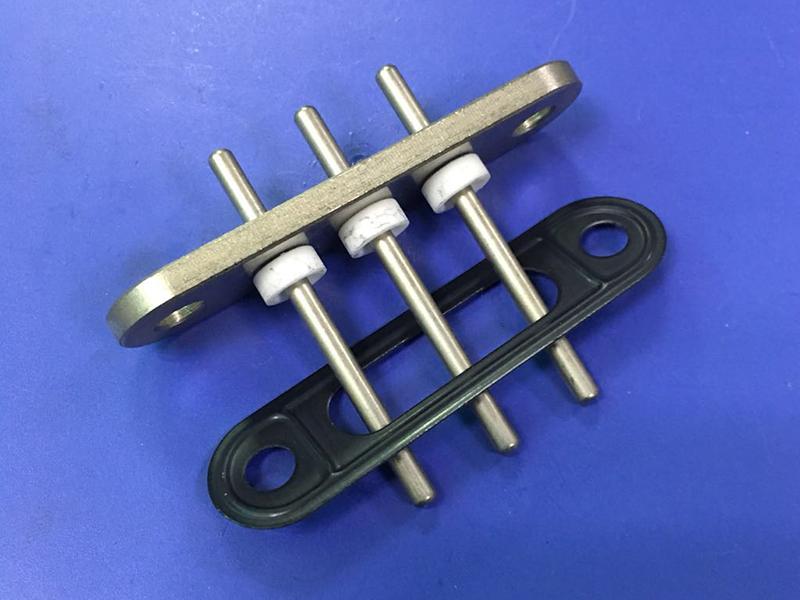

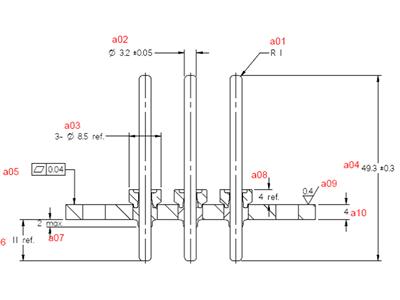

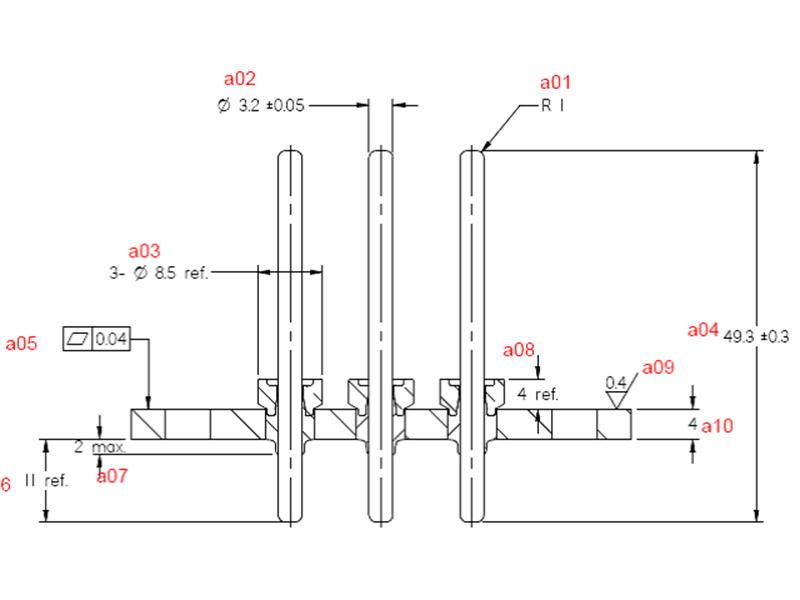

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-HQ00
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-HQ00 4.0mm 12mm Φ3.18mm 49.3mm 51mm Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

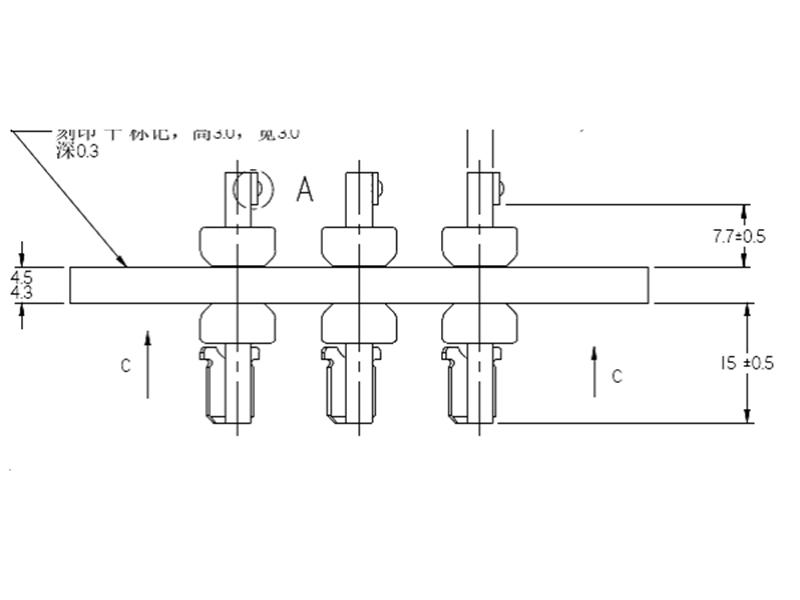

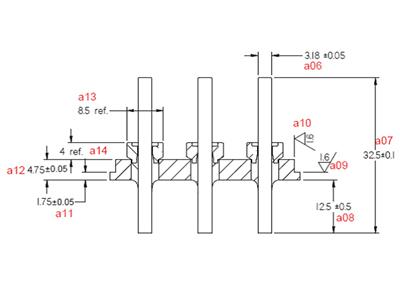

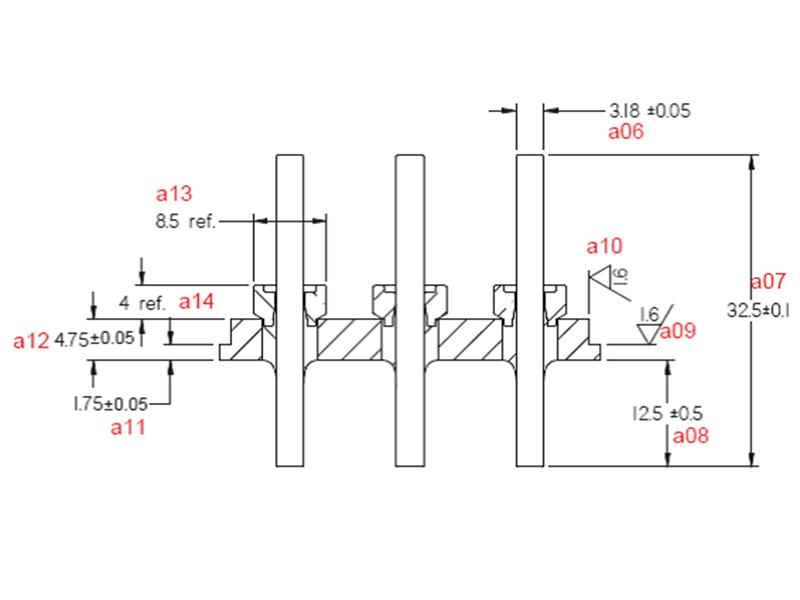

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-27
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-27 4.75mm 14mm Φ3.18mm 32.5mm Sprengring Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A
    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-24
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-24 4.5mm 15mm Φ3.18mm 31.2mm 57.6mm 6.4 Einsatzplatte 4.0 Einsatzplatte Chemische Vernickelung 30A

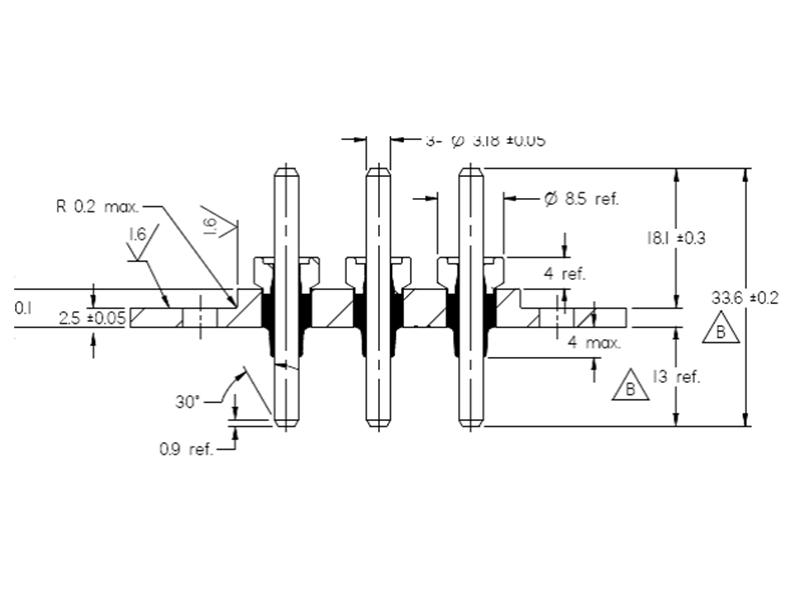

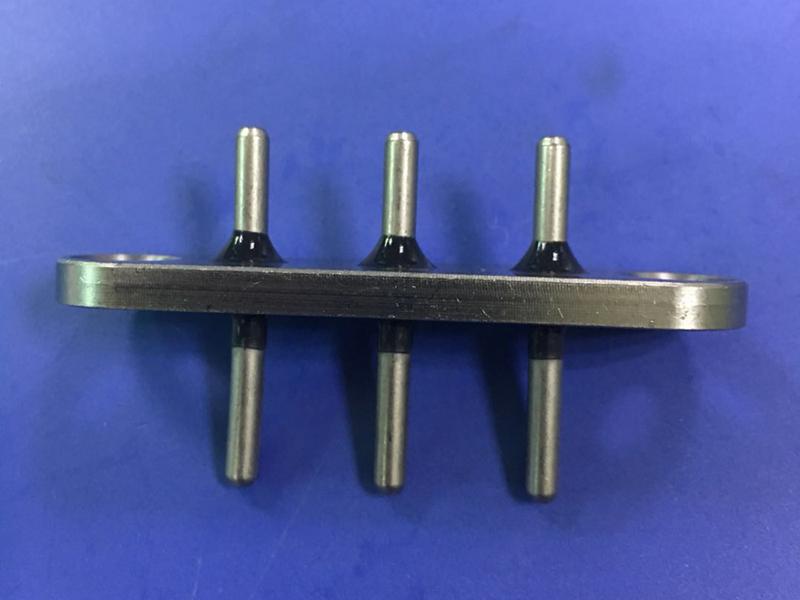

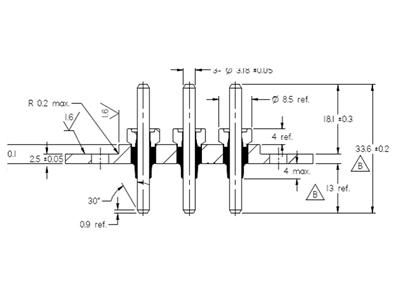

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-36
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-36 5.0mm 12mm Φ3.18mm 33.6mm 46.5mm Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

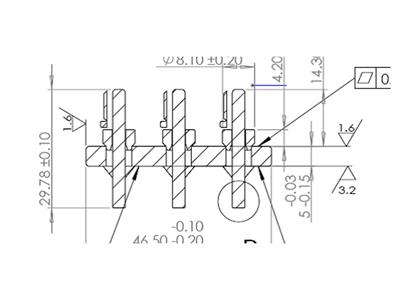

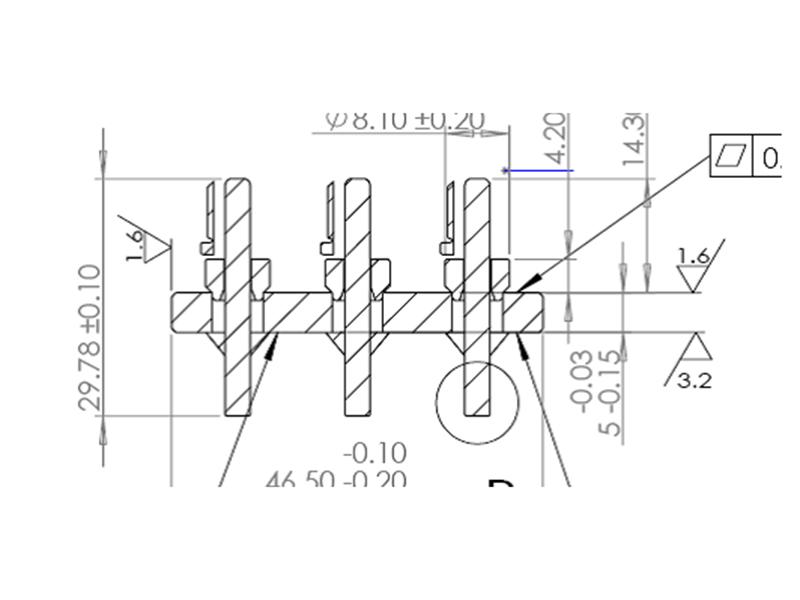

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-80
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-80 4.8mm 15mm Φ3.18mm 29.78mm Sprengring 6.4 Einsatzplatte Direktes Einstecken Chemische Vernickelung 30A

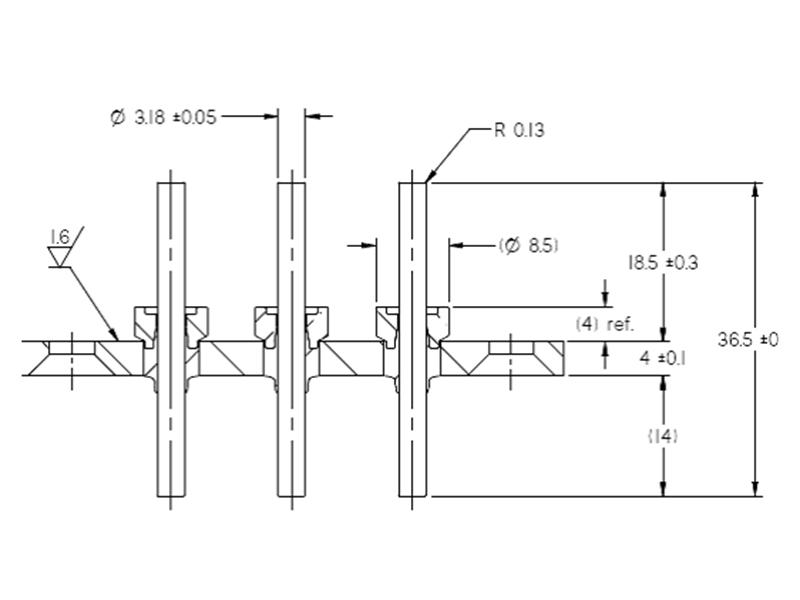

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-71
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-71 4.0mm 14mm Φ3.18mm 36.5mm Sprengring Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

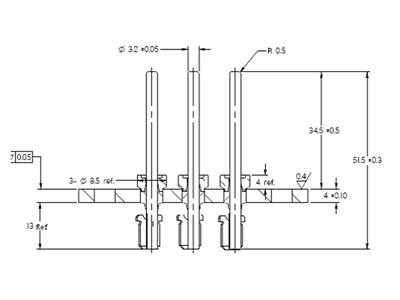

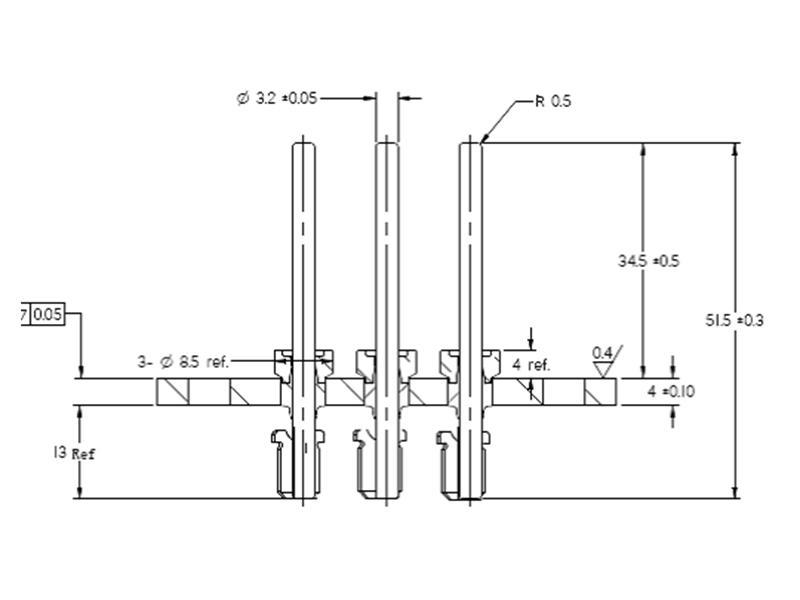

    Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-TQ00B
    Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
    SC-4-TQ00B 4.0mm 12mm Φ3.18mm 51.5mm 51mm Direktes Einstecken 6.4 Einsatzplatte Chemische Vernickelung 30A

    Zugehörige Namen
    Hermetische Durchführung, hermetische Steckverbinder, Kompressor-Durchführung, Glas-Metall-Durchführung
