Anwendung:
Diese Abschlussplatte für kommerzielle halbhermetische Klimakompressoren wird insbesondere in Komponenten für massive Wasserkühlung verwendet. Die Durchführung besitzt deswegen hohe Stromtragfähigkeit und hohe Widerstandsfähigkeit gegen Stromspannung und mechanische Belastungen gleichzeitig, während die elektrische Verbindung stabil erzeugt wird.
Materialien:
Metallplatte: C45
Stift: C45/ 446SS/ 4J28
Glas: Unter hoher Temperatur geschmolzenes Glas
Unsere hermetische Abschlussplatte hat folgende Eigenschaften:
- Gute Isolierung: 500 VDC bei statischer Prüfung, die Isolierung ist mehr als 5000MΩ
- Luftdichtigkeit: Bleibt bei 2.5MPa
- Hohe Spannungsfestigkeit: Mehr als 2000VAC, Leckstrom ist weniger als 0.5 mA
- Korrosionsbeständigkeit: Erreicht dem Salzsprühnebeltest GB/T2423.17 nach dem 8. und höherem Niveau
- Widerstandsfähig gegen unterschiedliche Kühlmittel: R114a, R410a, R22 und CO2
- Widerstandsfähig gegen den Kälte- und Hitzeschock: Funktioniert vom -40 bis zum 300 Grad Celsius
Herstellungsverfahren
- 1. Güteraufnahme
- 2. Wareneingangsprüfung
- 3. Ätzen des Stifts
- 4. Ölentfernung des Hauptteils
- 5. Zusammenbauen und Sintern
- 6. Luftdichtheitsprüfung
- 7. Chemische Vernickelung
- 8. Schweißen des Lötstücks
- 9. Oberflächenbehandlung mit Silizium
- 10. Elektrische Leitfähigkeit prüfen
- 11. Kontrolle des Aussehens
- 12. Qualitätsprüfung
- 13. Packen
- 14. Lieferung
Oberflächenbehandlung:
Mit unserer umweltfreundlichen Galvanotechnik, nämlich stromloser Nickelabscheidung, enthält die Nickelschicht keine gefährlichen Stoffe wie Quecksilber, Blei, Kadmium und sechswertiges Chrom, was die EU-Standards erreicht und die SGS-Umweltprüfung besteht, und die Plattierungsdicke bleibt bei 3-5 μm.
- Korrosionsbeständigkeit: Gemäß den ISO9227-2017 Teststandards muss die rostige Fläche nach einem zwölfstündigen 5% Salzsprühnebeltest unter 5% der Gesamtfläche bleiben.
- Standards beim Salzsprühnebeltest: GB/T2423.17,IEC60068-2-11,ISO4628-3

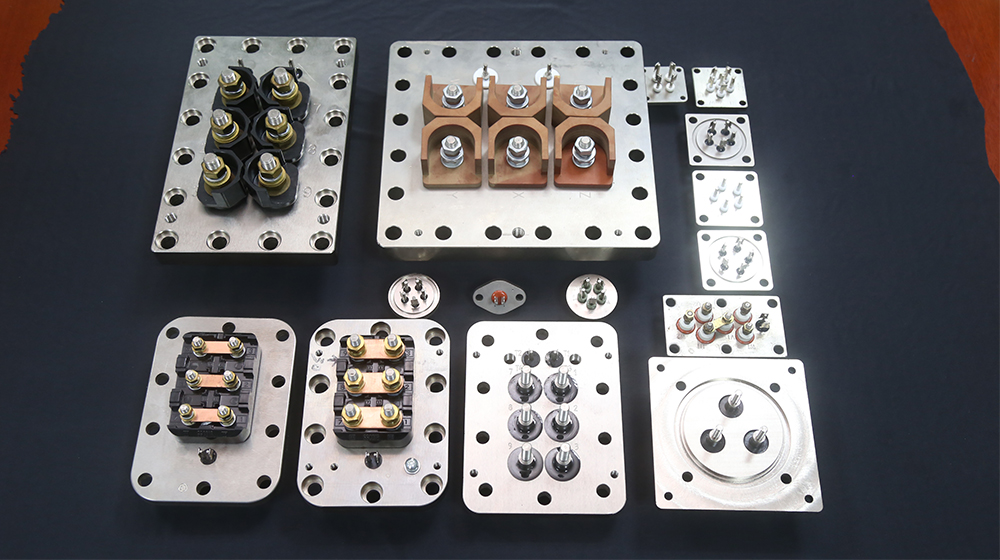

In den folgenden Tabellen werden alle Modelle von Abschlussplatten für kommerzielle halbhermetische Klimakompressoren gezeigt, die wir zurzeit herstellen.

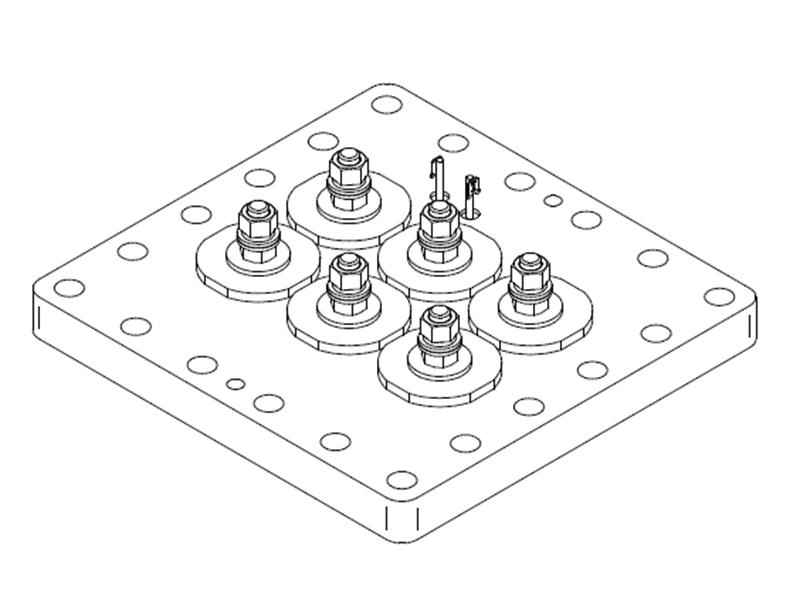

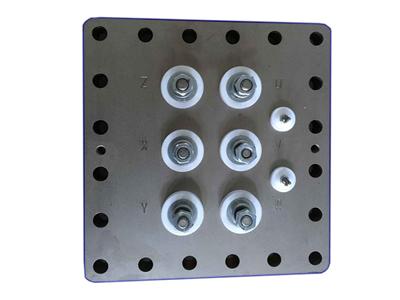

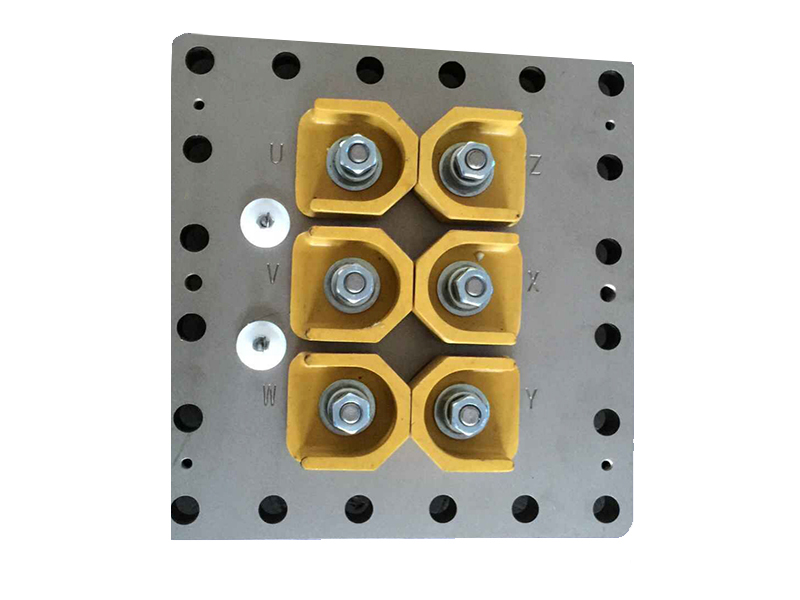

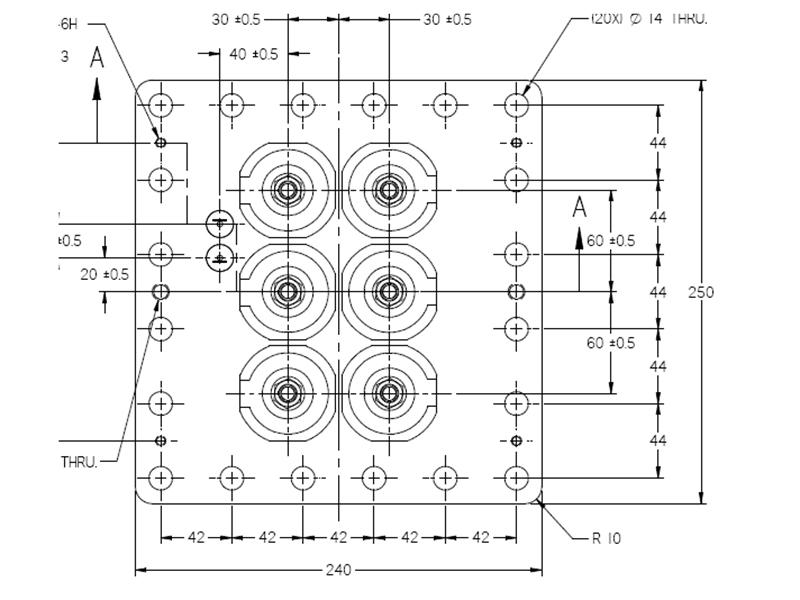

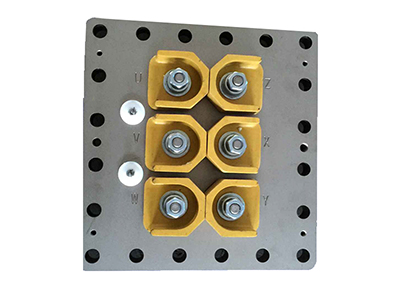

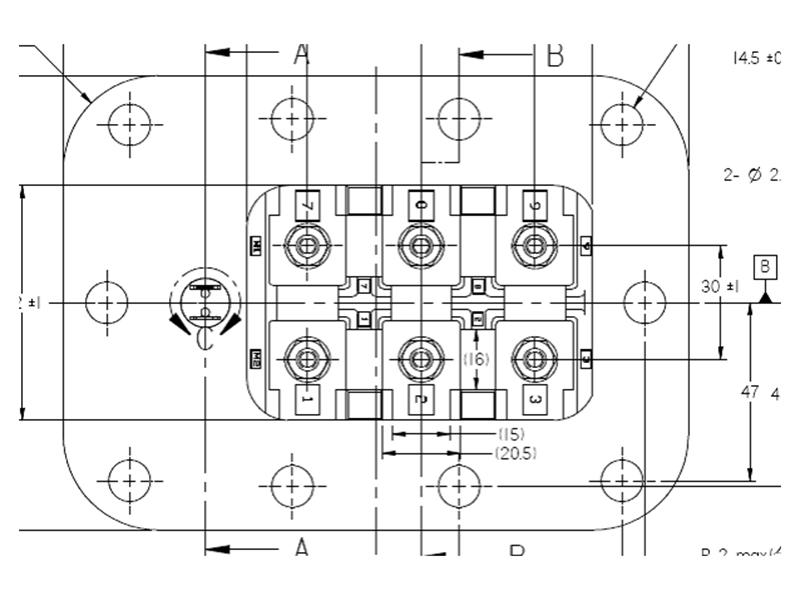

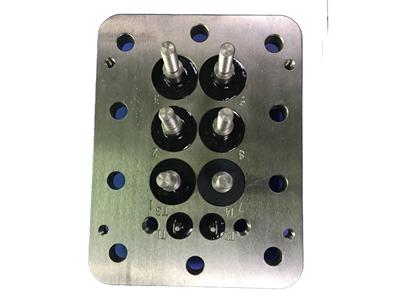

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SCP-1
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SCP-1 | 24mm | 60mm | 2*M10-Φ10 | 94mm | 250*240*24 | Chemische Vernickelung | 270A |

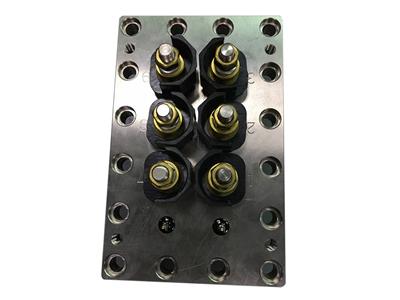

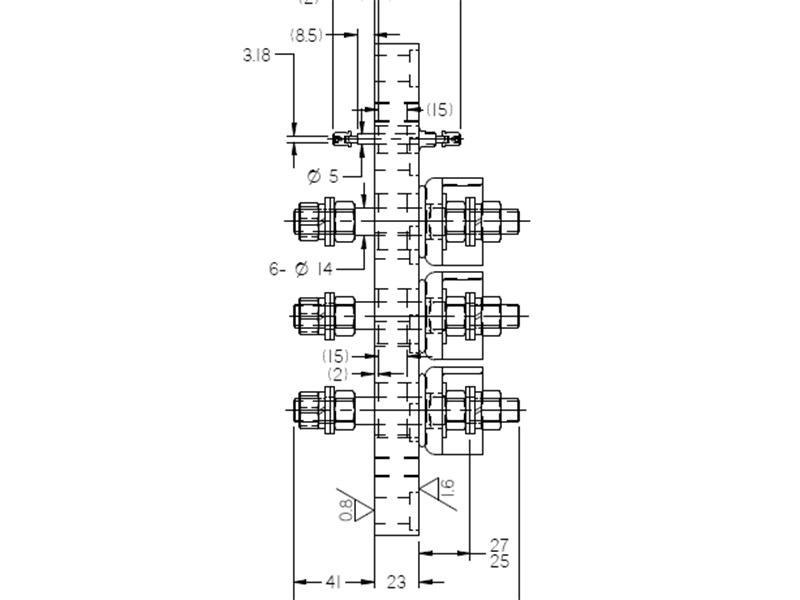

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-58
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-58 | 23mm | 48mm | 2*M12-Φ14 | 115mm | 250*160*23 | Chemische Vernickelung | 300A |
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-66
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-66 | 12mm | 30-33mm | M8-M6-Φ8 | 68mm | 170*130*12 | Chemische Vernickelung | 200A |

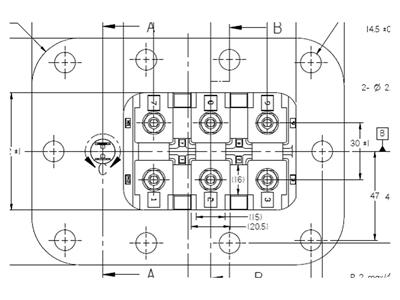

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-75
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-75 | 25mm | 49-80mm | 2*M10-Φ16 | 123.5mm | 322*253*25 | Chemische Vernickelung | 270A |
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-20
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-20 | 12mm | 30mm | M6-M5-Φ8 | 70mm | 165*120*12 | Chemische Vernickelung | 170A |

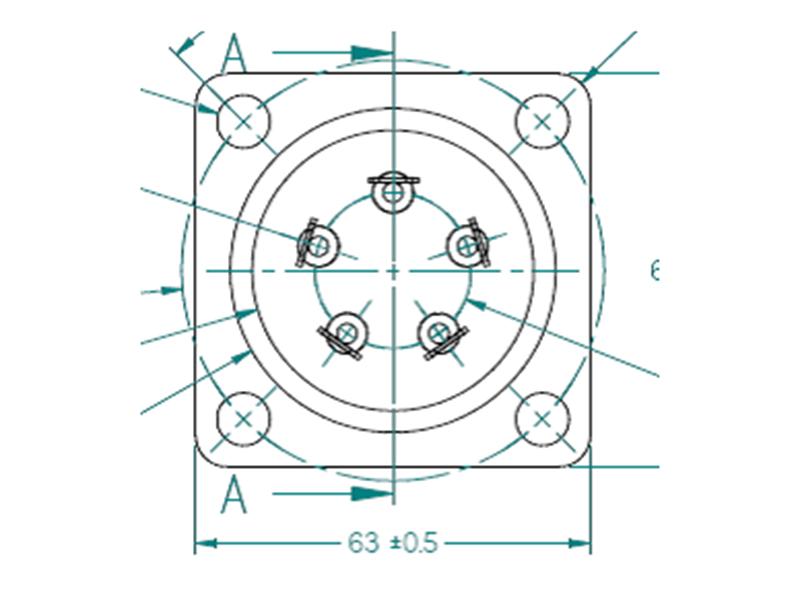

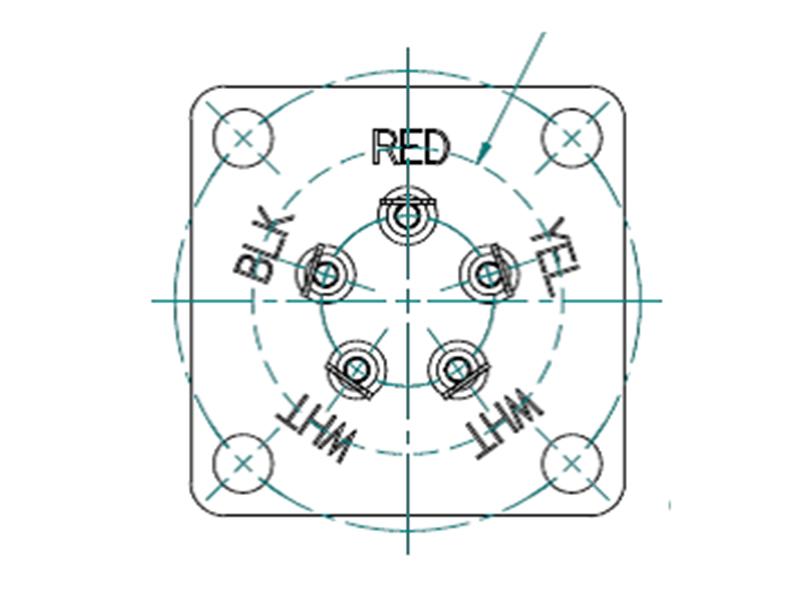

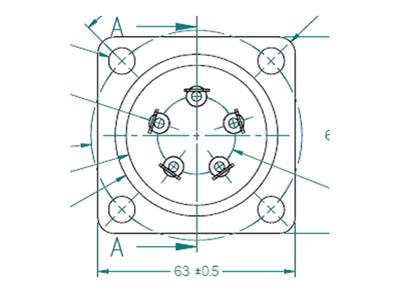

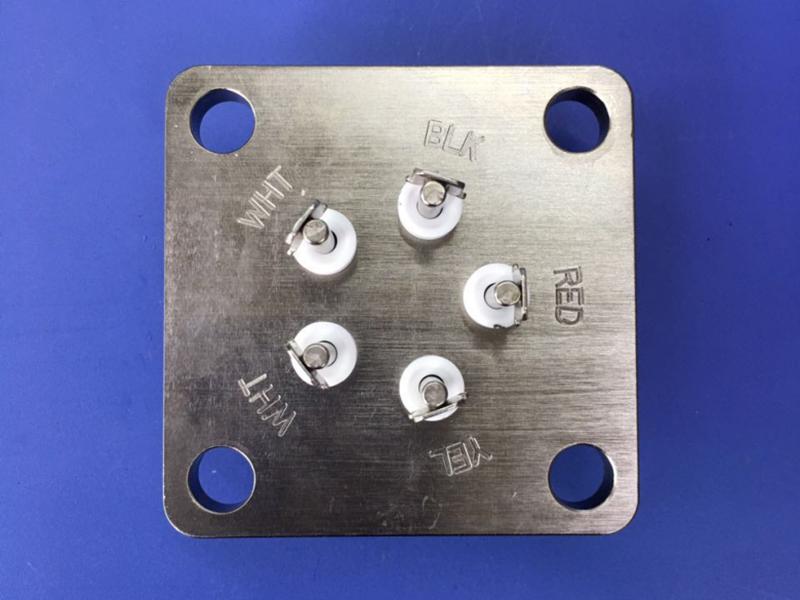

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-60
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-60 | 6.5mm | 5mm | Φ3.2mm | 36.5mm | 63*63*6.5 | Chemische Vernickelung | 30A |

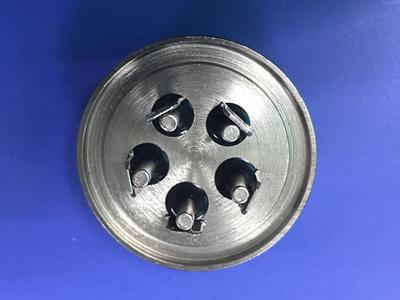

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-47
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-47 | 6.5mm | 3.6mm | Φ3.2mm | 36.5mm | Φ46*6.5 | Chemische Vernickelung | 30A |

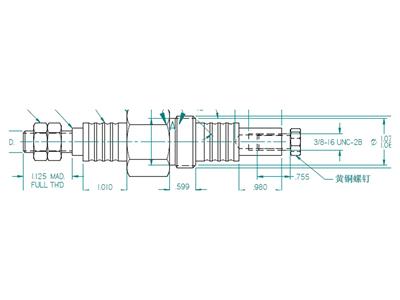

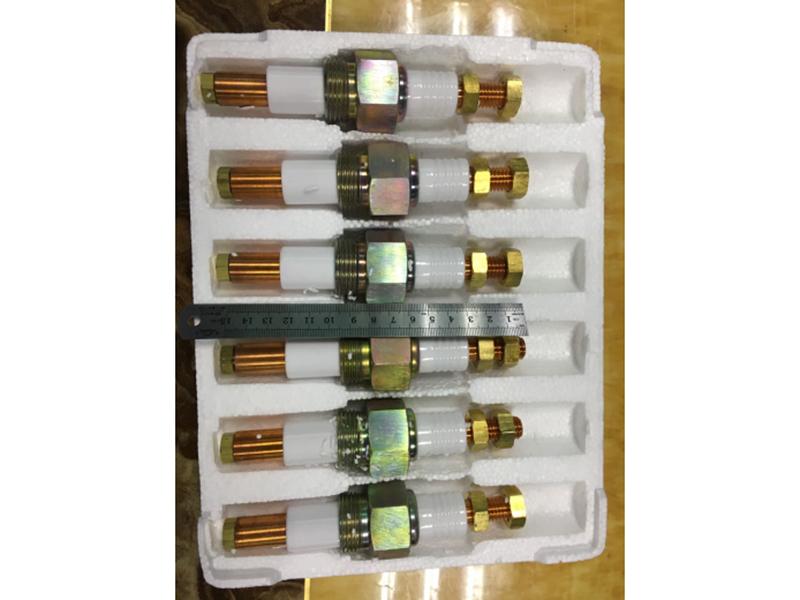

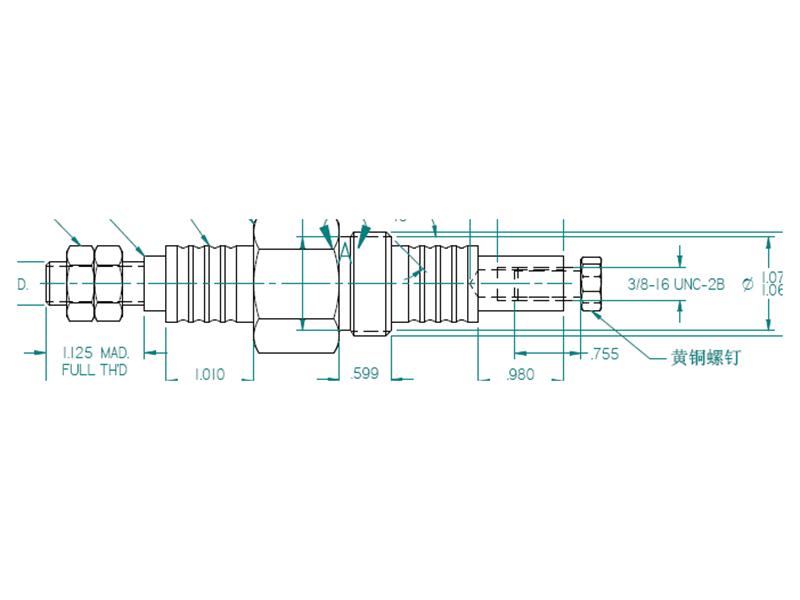

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-5-14
| Modell | Spezifikationen des Stifts | Länge des Stifts: mm | Oberflächenbehandlung | Maximalstrom |
| SC-5-14 | 1/2-13UNC 3/8-16UNC | 150mm | Kupfer | 200A |
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-17
| Modell | Dicke des Hauptteils: mm | Entfernung zwischen Stiften: mm | Spezifikationen des Stifts | Länge des Stifts: mm | Dimension: mm | Oberflächenbehandlung | Maximalstrom |
| SC-4-17 | 7.2mm | 4.2mm | Φ3.2mm | 39mm | 52*52*7.2 | Chemische Vernickelung | 30A |
Zugehörige Namen
Halbhermetische Durchführung, Glas-Metall-Durchführung, kommerzielle Kompressor-Durchführung
